一、鈦白粉行業硫酸亞鐵蒸發係統項目背景
硫酸法鈦白粉生產過程中，每產出1噸鈦白粉會副產3-4噸七水硫酸亞鐵，這類副產物長期以來是行業公認的處置痛點：大量堆存不僅占用土地資源，還極易隨雨水滲濾形成酸性廢水，造成土壤與水體的鐵離子、硫酸根超標，直接排放更是觸碰環保紅線。傳統的簡單晾曬、低價外售給淨水劑廠的模式，早已無法滿足當前鈦白粉企業的減量化、資源化要求。
硫酸亞鐵蒸發結晶係統正是破解這一矛盾的核心裝備，通過三效蒸發濃縮-冷卻結晶工藝，將粗製硫酸亞鐵提純為高純度一水硫酸亞鐵產品，可直接作為飼料添加劑、高端淨水劑原料外銷，尤其適配廠區配套穩定蒸汽管網的生產場景，實現副產物的變廢為寶與生產廢水近零排放。
二、12t/h係統典型案例——小蝌蚪影院鈦白粉硫酸亞鐵三效蒸發項目
小蝌蚪影院環境科技集團在鈦白粉資源化領域落地了多套適配蒸汽工況的大噸位硫酸亞鐵三效蒸發結晶係統，以下為某大型鈦白粉企業12t/h級項目的綜合典型運行參數。
項目規模：蒸發量12噸每小時，日處理鈦白粉酸性亞鐵廢液約290噸，年處理粗製七水硫酸亞鐵母液超9.5萬噸。
進水水質：主要成分為硫酸亞鐵18%-22%，含少量遊離硫酸、鈦白粉細顆粒與鋁鎂等伴生金屬離子，TDS約250000mg/L，pH值1-2，整體腐蝕性較強。
工藝路線：鈦白粉亞鐵母液預處理+三效逆流蒸發濃縮+OSLO冷卻結晶+固液分離幹燥，全流程分為五個階段：
第一階段母液預處理：鈦白粉生產產出的粗製硫酸亞鐵母液先進入沉降槽，通過重力沉降去除殘留的鈦白粉細顆粒，再經精密過濾單元將懸浮物SS控製在30mg/L以下，避免後續蒸發過程中顆粒附著結垢。
第二階段預熱升溫：預處理後的母液依次通過三效蒸發器的三級預熱器，利用各效排出的二次蒸汽餘熱逐步升溫，將進水溫度提升至接近一效蒸發溫度，大化回收餘熱降低生蒸汽消耗。
第三階段三效逆流蒸發濃縮：核心設備為三效強製循環蒸發器，換熱管采用2205雙相鋼材質，適配高濃度酸性硫酸亞鐵工況的強腐蝕環境。生蒸汽優先進入一效蒸發器，溫度控製在125-130℃，二效利用一效排出的二次蒸汽加熱，溫度穩定在105-110℃，三效利用二效二次蒸汽加熱，溫度維持在85-90℃，末效二次蒸汽進入冷凝器冷凝回收餘熱。物料采用逆流進料方式，從三效逐步向一效推進，高濃度物料在高溫區完成提濃，管內流速全程保持1.8-2.5m/s，靠強湍流衝刷抑製亞鐵鹽在換熱麵附著結垢。
第四階段冷卻結晶提純：經三效蒸發濃縮至濃度40%以上的高濃度料液，進入OSLO冷卻結晶器，通過梯度降溫讓硫酸亞鐵定向析出一水硫酸亞鐵晶體，依托OSLO結晶器的分級生長特性，晶體粒徑均勻粗大，避免細晶夾帶雜質，產出的晶體純度遠高於自然冷卻結晶的產品。
第五階段分離幹燥包裝：結晶後的晶漿經臥式離心機脫水，再進入盤式幹燥機低溫幹燥，產出的一水硫酸亞鐵產品含水率低於0.3%，直接輸送至自動包裝線完成成品封裝。蒸發產生的冷凝水回用率達到98%以上，全部返回鈦白粉生產的水洗工序循環使用。
三、12t/h硫酸亞鐵三效蒸發係統核心運行數據
產品純度：一水硫酸亞鐵純度98.5%-99.2%，鐵含量≥30%，白度大於88%，顆粒均勻度CV小於18%，完全滿足飼料級硫酸亞鐵的行業標準。
回收率：硫酸亞鐵總回收率大於95%，母液循環利用率接近100%，幾乎無二次廢液外排。
能耗指標：噸水蒸發生蒸汽耗量約0.32-0.38噸，在廠區配套0.6MPa穩定工業蒸汽的場景下，噸產品綜合處理成本約130-150元，相比單效蒸發工藝節能60%以上。
運行周期：各效強製循環泵采用雙端麵耐酸機封，過流部件全部襯耐腐材質，係統連續穩定運行周期可達200天以上，年有效運行時間超過320天。
自動化控製：采用獨立DCS係統全自動控製，實時監測各效溫度、壓力、液位、亞鐵離子濃度、晶漿密度等參數，自動調節生蒸汽進料量與物料循環流量，現場操作人員從傳統的10人縮減至3人，大幅降低人工運維成本。
四、同類型三效蒸發項目落地實績對照
山東某鈦白粉企業項目：采用13t/h硫酸亞鐵三效蒸發係統，依托廠區自備熱電廠的富餘蒸汽運行，年提純一水硫酸亞鐵約7.5萬噸，產品直接外銷給飼料添加劑企業，年新增收益超1900萬元，蒸汽成本僅為外購蒸汽場景的40%。
河南某化工集團項目：單日處理鈦白粉亞鐵廢液330噸，年回收高純度硫酸亞鐵2.9萬噸，生產廢水回用率97%，亞鐵堆存量減少98%，完全滿足當地環保部門的固廢減量化考核要求。
廣西某鈦白粉產業園項目：配套12t/h硫酸亞鐵三效蒸發係統，采用鈦材換熱管適配高酸度工況，在園區集中供蒸汽的場景下，噸產品綜合能耗成本比行業平均水平低18%，項目投資回收期僅3.1年。
五、項目關鍵技術要點
防結垢是大噸位硫酸亞鐵三效蒸發係統長期穩定運行的核心。各效管內流速不低於1.8m/s是硬指標，配合分效獨立的在線CIP清洗係統，每運行45天按三效到一效的順序依次完成清洗：稀酸預溶垢、清水循環衝洗、鈍化膜修複、排水複檢，可將連續運行周期從2個月延長至7個月以上。
效間壓差精準控製是穩定運行的關鍵。通過自動調節閥實時調節各效的真空度與液位差，避免效間物料竄流導致的溫度場紊亂，保障三效餘熱利用效率始終維持在設計值以上。
材質適配直接決定設備使用壽命。物料接觸的換熱管、蒸發室腔體、過流泵殼，根據不同效區的酸度與溫度等級，分別選用2205雙相鋼或TA10鈦材，在控製投資成本的同時，完全規避酸性亞鐵溶液腐蝕導致的設備泄漏風險。
六、項目經濟性總結
12t/h硫酸亞鐵三效蒸發係統，尤其適配廠區配套自備熱電廠、有穩定富餘工業蒸汽的鈦白粉企業，項目投資回收期通常在2.8-3.8年。以年處理9.5萬噸亞鐵母液計，年蒸汽費用相比單效蒸發模式節約超1200萬元，年能耗成本優勢顯著。同時高純度一水硫酸亞鐵作為飼料級產品外銷，年新增收益超2100萬元，相比傳統粗亞鐵堆存或低價外售的模式，年綜合降本增效超3200萬元。
這套12t/h鈦白粉行業硫酸亞鐵三效蒸發係統，是蒸汽配套完善的生產場景下，副產物資源化性價比極高的成熟路線，亞鐵回收率超95%、產品純度達飼料級標準、生產廢水近零排放，適配國內多數大型硫酸法鈦白粉企業的實際工況需求。

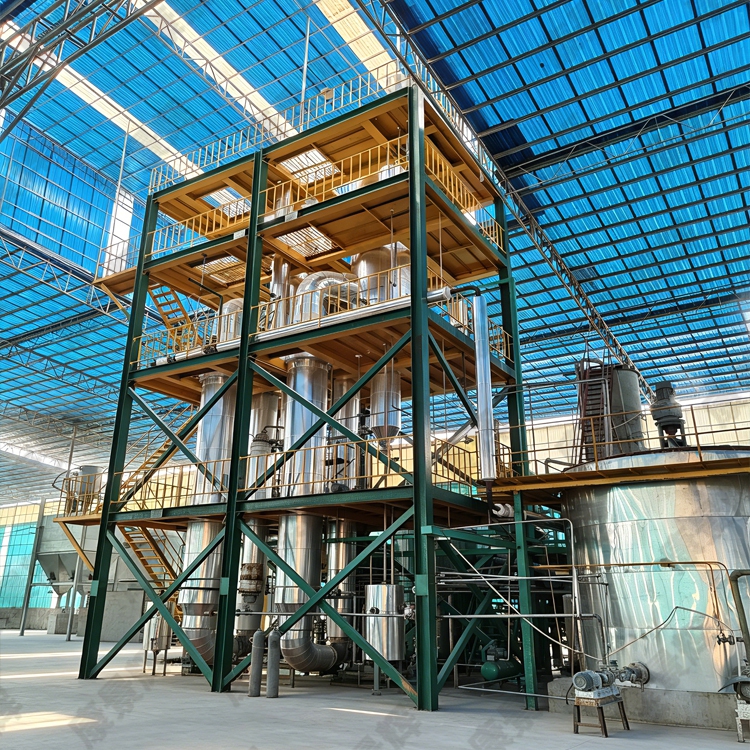

案例實拍
