MVR蒸發器處理石油鑽井廢水
來源：本站日期：2019-09-10 03:47:32 瀏覽：4479
項目名稱：MVR蒸發器處理石油鑽井廢水項目
蒸發器類型：MVR蒸發器
設備規格：處理量120T/D
項目概述：某國際石油集團公司於小蝌蚪影院新簽的項目合同，該項目位於伊拉克，要求將MVR蒸發器設計成為撬裝設備，根據客戶公司的水質情況，物料的成分，氯離子、COD偏高、鈣硬度偏高的特性，小蝌蚪影院技術部為其設計了進水量為120T/D的MVR蒸發係統，以保證達到客戶公司要求的經MVR濃縮至50%濃度。
石油鑽井廢水特點：
石油鑽井廢水是鑽井作業過程中，產生的不可缺少的物質，鑽井液是為了保證鑽井工作正常運行而產生的，鑽井液的特點主要是色度大、呈黑褐色、PH值在6-9之間，懸浮物濃度高，有機質添加劑種類多，成分複雜。
MVR蒸發器設計特點：小蝌蚪影院在設計MVR蒸發器處理石油鑽井廢水項目時，按照客戶要求，連續進出料、同時增強防結垢及結垢處理措施，同時為客戶配置可以自動或者手動清洗換熱器、結晶分離器等各個設備的易結垢部位。當出現結垢現象時，該設備可以自動清洗。
在設計MVR蒸發係統時，小蝌蚪影院還設計了緊急排空係統，以確保蒸發係統運行出現緊急情況或者係統停機，需要將係統內的物料，進行及時排空，確保蒸發係統不堵塞。
鑽井含鹽廢水MVR蒸發器工藝流程描述：
物料基本流程
物料從原料罐經預熱器預熱，由原料泵泵入結晶蒸發器，經換熱器升溫後進入結晶器蒸發，使溶液產生過飽和度，並參與循環的晶漿一起下降至結晶器底部，晶體得到生長，清液返回結晶係統，底流離心分離，晶體取出，母液返回係統。
蒸汽流程
二次蒸汽→除霧→加熱器蒸汽側→冷凝→回收熱量→排出係統
蒸發產生的二次蒸汽夾帶有少量的液滴，蒸發產生的二次蒸汽在分離器內以一定的速度上升，進入在分離器內設有特殊結構的除霧裝置，通過逆流洗滌，將二次蒸汽中夾帶的微小液滴洗滌出來，重新進入料液。經過除霧後的二次蒸汽進入壓縮機的進氣口，經過壓縮機做功，再沿著二次蒸汽出口管道，離開壓縮機出氣口後進入係統主加熱室，釋放潛熱，冷凝成水。
冷凝水進入冷凝水緩衝罐，冷凝水則通過排水泵送往蒸餾水預熱器，降溫釋放熱量給原液，最終冷凝水進入汙水處理站。
本方案工藝流程中壓力、溫度、轉速等參數均設有現場顯示或參數變送器，由控製係統集中控製，通過人機界麵和上位工控機的組態軟件進行監視、報警和自動控製。
MVR蒸發器自控係統設計：
MVR蒸發係統設置三級控製狀態，即全自動、軟手動、硬手動。
MVR蒸發器全自動控製：操作人員在工控機係統中即能完成各設備之間的運行、連鎖、控製而不需要操作人員的幹預。可實現無人值守，係統中各參數可通過工控機係統監控。
MVR蒸發器軟手動控製：當現場某個部件（如閥門）需要即時開/關操作時，操作人員可以通過工控機係統對某個部件進行控製。
MVR蒸發器硬手動控製：當工控機係統出現故障，或在該設備的調試時，操作人員可以在就地控製櫃上實現某個部件（如閥門）的開/關操作。

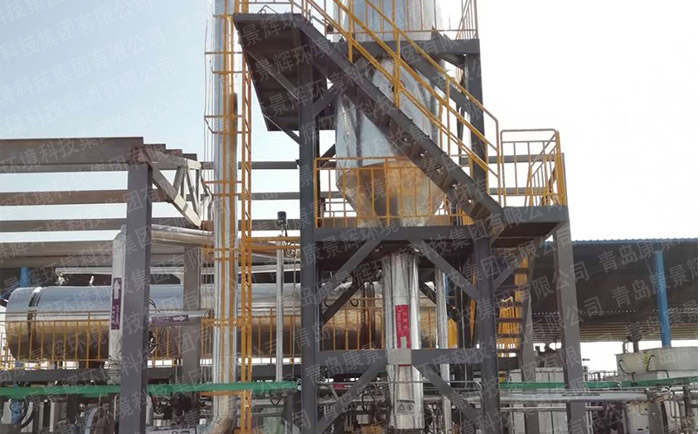

MVR蒸發器項目現場實拍：
